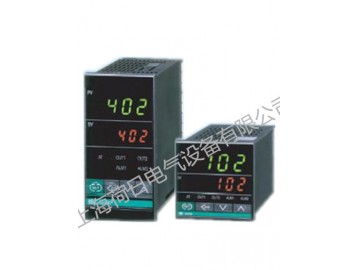

CH402/CH102

型号:CH402/CH102温控表

规格:CH402/CH102温控表

市场价:0.00

优惠价:0.00

产品简介:

上海荷日电气长期供应日本理化RKC温控表,只做原装正品,常规系列都有现货。联系人:徐工13611662939.

RKC温控器的完整型号格式为:CH102(CH402/CD901)-FK02-M*GN-NN,CH102 CH402 CD901系列产品:

RKC温控表:(CD/CH系列回路调节器)
    主结构及功能
    * 自主校正功能
    * 大屏LED显示
    * 加热/制冷控制
    * 数字通讯
    * 温度报警
    加热器断线报警
    控制环断线报警
    RKC温控表产品说明
    输入
    a) 热电偶(TC):K,J,E,T,R,S,B,U,L,N,PL2,W5Re/w26Re
    b) 热电阻(RTD):Pt100 JPT100
    c) 直流输入:DC0~5V,DC1~5V,DC0~20mA*,DC4~20mA*
    *需在输入端子间接250W的电阻
    输入显示精度 :(设定值SV的0.3%+1位)
    输入范围 :参照输入范围表
    采样周期 :0.5sec
    过程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F](温度输入)
    ±全量程(电压/电流输入)
    RKC温控表设定范围
    a)设定值(SV):等同温度范围值
    b)加热侧比例带(P):1—量程或0.1—量程(温度输入)*1量程的0.1~100.0%(
    电压输入)
    c)制冷侧比例带(Pc):加热侧比例的1~1000%
    d)积分时间(I):1—3600sec*2
    e)微分时间(D):1—3600sec*3
    f)限制积分动作生效范围(ARW):比例带的1—100%*4
    g)加热侧比例周期1—100sec*5
    h)制冷侧比例周期1—100sec*6
    i)不感带:-10—10或-10.0—+10.0℃[°F](温度输入)
    量程的-10.0—+10.0%(电压/电流输入)*7
      *1.如果比例带设定为0℃[°F],即成ON-OFF动作
      *2.如果积分时间设定为0sec,即成PD动作
      *3.如果微分时间设定为0sec,即成PI动作
      *4.如果限制积分动作生效范围设为0%,D动作则成OFF
      *5.电流输出时不需设定周期
      *6.电流输出时不需设定周期
      *7.如果不感带设定为负,则成重叠
    RKC温控表控制动作
    PID控制(ON-OFF,P,PI,PD控制)
    a)自动演算功能(AT)
    ①自调方式:限制周期法
    ②AT周期:1.5
    b)自主校正 设定改变时,自主校正即建立
    *加热/制冷PID控制动作除外
    RKC温控表控制输出
    a)继电器接点输出:250VAC 3A(带负荷)1a连接
    *电气性:超过300,000次,额定负荷
    b)电压脉冲输出:0—12VDC(负荷电阻:超过600 Ω)
    c)电流输出:4—20mADC(负荷电阻:低于600 Ω)
    d)闸流控制管驱动用触发器输出:零测法 中容量驱动
    e)闸流控制管输出:额定0.5A(环境温度低于40℃)
    RKC温控表温度报警
    报警点:双报警(分别设定)
    报警种类:偏差报警(上限,下限,上下限,范围内)
    过程值输入报警(上限,下限)
    设定值报警(上限,下限)
    *可以选择待机机能(设定值报警除外)
    RKC温控表控制环断线报警(LBA)
    LBA设定时间:0.1—200.0min
    *不能设定为0.0min
    LBA不感带:0-9999℃[°F](温度输入)
    0-量程(电压/电流输入)
    *如果设定为0,LBA不动作。
    加热器断线报警(HBA)
    输入:电流检出器输出
    (RKC指定型号CTL-6-P-N,CTL-12-S 56-10L-N)
    适用范围:  CTL-6-P-N 0-30A CTL-12-S56-10L-N: 0-100A
    报警输出
    继电器接点输出,250VAC 1A(带负荷)1a连接
    *通断50000次以上。
    *控制环断线报警输出需在ALM1或ALM2中选择其一。
    *当控制环断线报警被选定时,另一报警不能设定为LBA。
    通讯功能(SCI)
    接口标准:EIA RS-485
    通讯协定:ANSI X3.28(1976)2.5 A4
    通讯方法:2线 半双向多站联接
    同步方法:起始/停止同步
    通讯速度:2400,4800,9600,19200BPS
    开始数位:1
    数据数位:7或8
    检查奇偶:有或无 如“有”时:奇或偶
    停止数位:1或2
    最大连接点数:32点(地址设定0-99)
    其他
    断电影响:断电子表20ms或以下无影响
    *断电20ms以上,返回初始状态
    断电的数据保护:不消失性记忆素子支持数据
    周围温度:0-50℃[32-122°F]
    周围湿度:45-85%RH
    安装:嵌入盘面安装
    重量:CD401 250g CD901 340g
    外部尺寸:CD401 96×48×1
