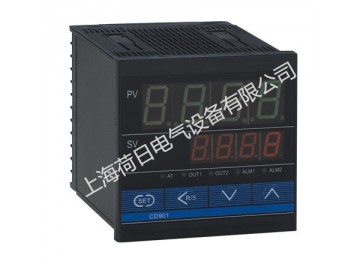

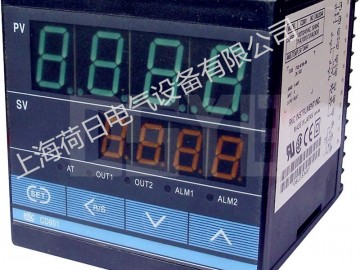

CD901

型号:CD901

规格:CD901

市场价:0.00

优惠价:0.00

产品简介:

上海荷日电气长期供应日本理化RKC温控表,只做原装正品,常规系列都有现货。联系人:徐工13611662939.

RKC温控器的完整型号格式为:CH102(CH402/CD901)-FK02-M*GN-NN, CH102 CH402 CD901系列产品:


功能特点:

    该产品为新型温度控制器,能实施高精度控制且价格合理。采用大型LED显示,适用于远距离读取数据,易于监视温

度状态,标准机型均具有最新的自主校正(SAT)功能可以自动校正PID常数。适用于挤出机挤筒的温度控制。加热/制冷模式

为数字通讯(RS-485),温度报警,加热器断线报警(3相加热器可用)控制环断线报警等功能可供选择。


主结构及功能:

* 自主校正功能

* 大屏LED显示

* 加热/制冷控制

* 数字通讯

* 温度报警

* 加热器断线报警

* 控制环断线报警


技术规格:

输入

a) 热电偶(TC):K,J,E,T,R,S,B,U,L,N,PL2,W5Re/w26Re

b) 热电阻(RTD):Pt100 JPT100

c) 直流输入:DC0~5V,DC1~5V,DC0~20mA*,DC4~20mA*

*需在输入端子间接250W的电阻

输入显示精度:(设定值SV的0.3%+1位)

输入范围:参照输入范围表

采样周期:0.5sec

过程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F](温度输入)

±全量程(电压/电流输入)全量


设定范围

a)设定值(SV):等同温度范围值

b)加热侧比例带(P):1—量程或0.1—量程(温度输入)*1量程的0.1~100.0%(电压输入)

c)制冷侧比例带(Pc):加热侧比例的1~1000%

d)积分时间(I):1—3600sec*2

e)微分时间(D):1—3600sec*3

f)限制积分动作生效范围(ARW):比例带的1—100%*4

g)加热侧比例周期1—100sec*5

h)制冷侧比例周期1—100sec*6

i)不感带:-10—10或-10.0—+10.0℃[°F](温度输入)

 量程的-10.0—+10.0%(电压/电流输入)*7

 *1.如果比例带设定为0℃[°F],即成ON-OFF动作

 *2.如果积分时间设定为0sec,即成PD动作

 *3.如果微分时间设定为0sec,即成PI动作

 *4.如果限制积分动作生效范围设为0%,D动作则成OFF

 *5.电流输出时不需设定周期

 *6.如果不感带设定为负,则成重叠


控制动作:

PID控制(ON-OFF,P,PI,PD控制)

a)自动演算功能(AT)

①自调方式:限制周期法

②AT周期:1.5

b)自主校正 设定改变时,自主校正即建立

*加热/制冷PID控制动作除外


控制输出

a)继电器接点输出:250VAC 3A(带负荷)1a连接

*电气性:超过300,000次,额定负荷

b)电压脉冲输出:0—12VDC(负荷电阻:超过600Ω)

c)电流输出:4—20mADC(负荷电阻:低于600Ω)

d)闸流控制管驱动用触发器输出:零测法 中容量驱动

e)闸流控制管输出:额定0.5A(环境温度低于40℃)


温度报警:

报警点:双报警(分别设定)

报警种类:偏差报警(上限,下限,上下限,范围内)

     过程值输入报警(上限,下限)

     设定值报警(上限,下限)

     *可以选择待机机能(设定值报警除外)

控制环断线报警(LBA)

LBA设定时间:0.1—200.0min

*不能设定为0.0min

LBA不感带:0-9999℃[°F](温度输入)

      0-量程(电压/电流输入)

*如果设定为0,LBA不动作。

加热器断线报警(HBA)

输入:电流检出器输出

(RKC指定型号CTL-6-P-N,CTL-12-S 56-10L-N)

适用范围:  CTL-6-P-N 0-30A

       CTL-12-S56-10L-N: 0-100A


报警输出:

继电器接点输出,250VAC 1A(带负荷)1a连接

 *通断50000次以上。

 *控制环断线报警输出需在ALM1或ALM2中选择其一。

 *当控制环断线报警被选定时,另一报警不能设定为LBA。

通讯功能(SCI)

接口标准:EIA RS-485

通讯协定:ANSI X3.28(1976)2.5 A4

通讯方法:2线 半双向多站联接

同步方法:起始/停止同步

通讯速度:2400,4800,9600,19200BPS

开始数位:1

数据数位:7或8

检查奇偶:有或无 如“有”时:奇或偶

停止数位:1或2

最大连接点数:32点(地址设定0-99)


其他:

断电影响:断电子表20ms或以下无影响

*断电20ms以上,返回初始状态断电的数据保护:不消失性记忆素子支持数据

周围温度:0-50℃[32-122°F]

周围湿度:45-85%RH


CD401/CD901单回路温度控制器


    该产品为新型温度控制器,能实施高精度控制且价格合理。采用大型LED显示,适用于远距离读取数据,易于监视温

度状态,标准机型均具有最新的自主校正(S AT)功能可以自动校正PID常数。适用于挤出机挤筒的温度控制。加热/制冷模

式为数字通讯(RS-485),温度报警,加热器断线报警(3相加热器可用)控制环断线报警等功能可供选择。


RKC:(CD/CH系列回路调节器)

主结构及功能

* 自主校正功能

* 大屏LED显示

* 加热/制冷控制

* 数字通讯

* 温度报警

加热器断线报警

控制环断线报警


产品说明

输入

a) 热电偶(TC):K,J,E,T,R,S,B,U,L,N,PL2,W5Re/w26Re

b) 热电阻(RTD):Pt100 JPT100

c) 直流输入:DC0~5V,DC1~5V,DC0~20mA*,DC4~20mA*

*需在输入端子间接250W的电阻

输入显示精度 :(设定值SV的0.3%+1位)

输入范围 :参照输入范围表

采样周期 :0.5sec

过程值偏置-1999~9999℃[°F]或-199.9~999.9℃[°F](温度输入)

±全量程(电压/电流输入)


设定范围

a)设定值(SV):等同温度范围值

b)加热侧比例带(P):1—量程或0.1—量程(温度输入)*1量程的0.1~100.0%(电压输入)

c)制冷侧比例带(Pc):加热侧比例的1~1000%

d)积分时间(I):1—3600sec*2

e)微分时间(D):1—3600sec*3

f)限制积分动作生效范围(ARW):比例带的1—100%*4

g)加热侧比例周期1—100sec*5

h)制冷侧比例周期1—100sec*6

i)不感带:-10—10或-10.0—+10.0℃[°F](温度输入)

量程的-10.0—+10.0%(电压/电流输入)*7

  *1.如果比例带设定为0℃[°F],即成ON-OFF动作

  *2.如果积分时间设定为0sec,即成PD动作

  *3.如果微分时间设定为0sec,即成PI动作

  *4.如果限制积分动作生效范围设为0%,D动作则成OFF

  *5.电流输出时不需设定周期

  *6.电流输出时不需设定周期

  *7.如果不感带设定为负,则成重叠


控制动作

PID控制(ON-OFF,P,PI,PD控制)

a)自动演算功能(AT)

①自调方式:限制周期法

②AT周期:1.5

b)自主校正 设定改变时,自主校正即建立

*加热/制冷PID控制动作除外


控制输出

a)继电器接点输出:250VAC 3A(带负荷)1a连接

*电气性:超过300,000次,额定负荷

b)电压脉冲输出:0—12VDC(负荷电阻:超过600 Ω)

c)电流输出:4—20mADC(负荷电阻:低于600 Ω)

d)闸流控制管驱动用触发器输出:零测法 中容量驱动

e)闸流控制管输出:额定0.5A(环境温度低于40℃)


温度报警

报警点:双报警(分别设定)

报警种类:偏差报警(上限,下限,上下限,范围内)

过程值输入报警(上限,下限)

设定值报警(上限,下限)

*可以选择待机机能(设定值报警除外)


控制环断线报警(LBA)

LBA设定时间:0.1—200.0min

*不能设定为0.0min

LBA不感带:0-9999℃[°F](温度输入)

0-量程(电压/电流输入)

*如果设定为0,LBA不动作。


加热器断线报警(HBA)

输入:电流检出器输出

(RKC指定型号CTL-6-P-N,CTL-12-S 56-10L-N)

适用范围:  CTL-6-P-N 0-30A CTL-12-S56-10L-N: 0-100A


报警输出

继电器接点输出,250VAC 1A(带负荷)1a连接

*通断50000次以上。

*控制环断线报警输出需在ALM1或ALM2中选择其一。

*当控制环断线报警被选定时,另一报警不能设定为LBA。


通讯功能(SCI)

接口标准:EIA RS-485

通讯协定:ANSI X3.28(1976)2.5 A4

通讯方法:2线 半双向多站联接

同步方法:起始/停止同步

通讯速度:2400,4800,9600,19200BPS

开始数位:1

数据数位:7或8

检查奇偶:有或无 如“有”时:奇或偶

停止数位:1或2

最大连接点数:32点(地址设定0-99)


其他

断电影响:断电子表20ms或以下无影响

*断电20ms以上,返回初始状态

断电的数据保护:不消失性记忆素子支持数据

周围温度:0-50℃[32-122°F]

周围湿度:45-85%RH

安装:嵌入盘面安装

重量:CD401 250g CD901 340g

外部尺寸:CD401 96×48×100mm(H×W×D)

     CD901 96×96×100mm(H×W×D)
