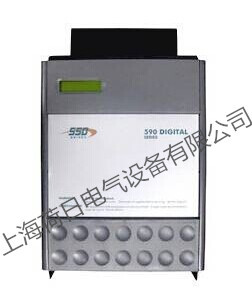

590C直流调速器参数设置说明

点击数:34772017-07-21 13:59:07 来源: 上海荷日电气设备有限公司




590C直流调速器参数快速设置说明



开机后按M键出现DIAGNOSTIS后按向下键头找到SET UP PARAMETERS(设定参数),按M键进入菜单,按向下键找到FIELD CONTROL(励磁控制),按M键进入找到FLD.CTRL MODE(励磁控制方式),M键进入菜单,把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL(电流控制),按两次E键退出;按向下键头找到SPEED LOOP(速度环),按M键进入,按向下键找到SPEED FBK SELECT(速度反馈选择),按M进入菜单,按向上或向下键选择ARM VOLTS(电枢电压反馈)、ANALOG TACH(测速反馈)ENCODER(编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式;按E键退出.

参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SAVE ,M进入,然后按向上键头,参数自动保存。按E键一直退到底。

     *自动调节步骤:手动去掉电机的励磁,为电机做一次自动调节,夹紧电机的轴,然后在CURRENT LOOP(电流环)中,找到AUTOTUNE菜单,将OFF改为ON,然后在10秒内启动调速器,调速器的RUN灯将闪烁,在这个过程中请不要给停止,完成自动调节后调速器会自动释放接触器线圈,然后保存参数。接好电机的励磁,启动调速器。

调试注意事项:调试过程中要注意电源不能有短路或缺相,调速器的控制端子为直流低压,一定要注意不能让高压进入,设好参数启动后,测量励磁电压是否正确,然后再升降速。在升速过程中注意观测电机的励磁电压和电枢电压是否正常。

590C面板电枢电流,励磁电流,电枢电压设定

在面板上有六个小电位器,从左到右依次为:第一个为电枢电流百位;第二个为电枢电流十位;第三位为电枢电流个位。第四个为励磁电流十位,第五个为励磁电流个位,第六个为励磁电流小数点位。

电枢电压设定表

开关

150

175

200

225

250

275

300

325

350

375

400

425

450

475

500

525

1

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

2

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

3

1

1

1

1

0

0

0

0

1

1

1

1

0

0

0

0

4

1

1

1

1

1

1

1

1

0

0

0

0

0

0

0

0
